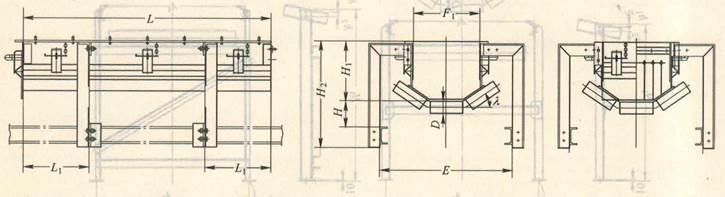

1、DTII(A)矩形口导料槽

1.1 λ=35°矩形口导料槽(mm)

带宽B	托辊直径D	主要尺寸					L=1500槽体		L=2000槽体		前 帘		后挡板
		E	F1	H	H1	H2	质量/kg	图 号	质量/kg	图 号	质量/kg	图号	质量/kg	图 号
500	63.5	800	400	151	351	631	115	50M111-1	138	50M111-2	3	50M111-5	11	50M111-6
	76			160	360	640
	89			180	380	660
650	76	950	500	160	380	680	124	65M111-1	149	65M111-2	3.5	65M111-5	13	65M111-6
	89			180	400	700
	108			200	420	720
800	89	1150	600	180	480	800	140	80M111-1	169	80M111-2	4.3	80M111-5	17	80M111-6
	108			200	500	820
	133			226	526	846
1000	108	1350	750	213	523	909	181	100M111-1	217	100M111-2	9	100M111-5	29	100M111-6
	133			240	550	936
	159			270	580	966
1200	108	1600	900	230	623	1026	203	120M111-1	245	120M111-2	11	120M111-5	38	120M111-6
	133			257	650	1053
	159			287	680	1083
1400	108	1810	1000	238	723	1148	225	140M111-1	271	140M111-2	12	140M111-5	45	140M111-6
	133			265	750	1175
	159			295	780	1205

1.2 λ=45°矩形口导料槽(mm)

带宽B	托辊直径D	主要尺寸					L=1500槽体		L=2000槽体		前 帘		后挡板
		E	F1	H	H1	H2	质量/kg	图 号	质量/kg	图 号	质量/kg	图 号	质量/kg	图 号
500	63.5	800	400	151	351	631	116	50M111-3	139	50M111-4	3	50M111-5	11	50M111-7
	76			160	380	660
	89			180	400	680
650	76	950	500	160	405	705	124	65M111-3	150	65M111-4	3.5	65M111-5	14	65M111-7
	89			180	425	725
	108			200	445	745
800	89	1150	600	180	510	830	141	80M111-3	170	80M111-4	4.3	80M111-5	18	80M111-7
	108			200	530	850
	133			226	556	866
1000	108	1350	750	210	555	941	182	100M111-3	219	100M111-4	9	100M111-5	30	100M111-7
	133			240	585	971
	159			270	615	1001
1200	108	1600	900	230	663	1066	204	120M111-3	246	120M111-4	11	120M111-5	40	120M111-7
	133			257	690	1093
	159			287	720	1123
1400	108	1810	1000	238	773	1098	226	140M111-3	273	140M111-4	12	140M111-5	47	140M111-7
	133			265	800	1125
	159			295	830	1155

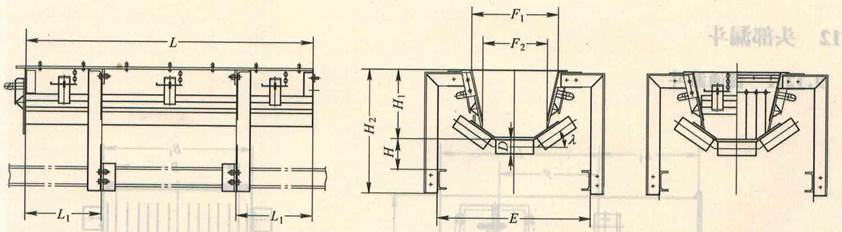

2、DTII(A)喇叭口导料槽

2.1 λ=35°喇叭口导料槽(mm)

带宽	托辊直径D	主要尺寸						L=1500槽体		L=2000槽体		前 帘		后挡板
		E	F1	F2	H	H1	H2	质量/kg	图 号	质量/kg	图 号	质量/kg	图 号	质量 /kg	图 号
500	63.5	800	450	340	151	351	631	131	50M111Z-1	143	50M111Z-2	3	50M111Z-5	10	50M111Z-6
	76				160	360	640
	89				180	380	660
650	76	950	630	400	160	380	680	130	65M111Z-1	157	65M111Z-2	5	65M111Z-5	14	65M111Z-6
	89				180	400	700
	108				200	420	720
800	89	1150	700	530	180	480	800	148	80M111Z-1	179	80M111Z-2	6	80M111Z-5	16	80M111Z-6
	108				200	500	820
	133				226	526	946
1000	108	1350	800	620	213	523	909	189	100M111Z-1	227	100M111Z-2	10	100M111Z-5	26	100M111Z-6
	133				240	550	936
	159				270	580	966
1200	108	1600	900	800	230	623	1026	203	120M111Z-1	244	120M111Z-2	11	120M111Z-5	35	120M111Z-6
	133				257	650	1053
	159				287	680	1083
1400	108	1810	1100	900	238	723	1148	225	140M111Z-1	273	140M111Z-2	14	140M111Z-5	43	140M111Z-6
	133				265	750	1175
	159				295	780	1205

2.1 λ=45°喇叭口导料槽(mm)

带宽B	托辊直径D	主要尺寸						L=1500槽体		L=2000槽体		前 帘		后挡板
		E	F1	F2	H	H1	H2	质量/kg	图 号	质量/kg	图 号	质量/kg	图 号	质量/kg	图 号
500	63.5	800	450	340	151	371	651	132	50M111Z-3	144	50M111Z-4	3	50M111Z-5	10	50M111Z-7
	76				160	380	660
	89				180	400	680
650	76	950	600	430	160	405	705	130	65M111Z-3	158	65M111Z-4	5	65M111Z-5	14	65M111Z-7
	89				180	425	725
	108				200	445	745
800	89	1150	700	530	180	510	830	149	80M111Z-3	180	80M111Z-4	6	80M111Z-5	17	80M111Z-7
	108				200	530	850
	133				226	556	876
1000	108	1350	800	620	213	558	944	190	100M111Z-3	228	100M111Z-4	10	100M111Z-5	28	100M111Z-7
	133				240	585	971
	159				270	615	1001
1200	108	1600	900	800	230	663	1066	204	120M111Z-3	246	120M111Z-4	11	120M111Z-5	36	120M1112-7
	133				257	690	1093
	159				287	720	1123
1400	108	1810	1100	900	238	773	1198	227	140M111Z-3	275	140M111Z-4	14	140M111Z-5	44	140M111Z-7
	133				265	800	1225
	159				295	830	1255

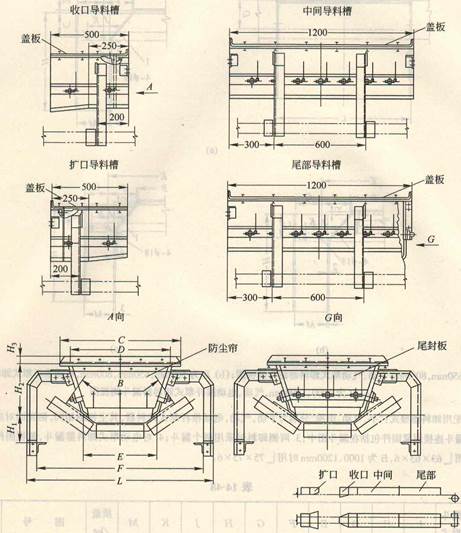

3、ZJT1A-96导料槽

B	H1	H2	H3	C	D	E	F	L	型式	收口导料槽		中间导料槽		尾部导料檀		扩口导料植
										图号	质量/kg	图号	质量/kg	图号	质量/kg	图号	质量/kg
500	220	260	40	580	500	315	800	926	密封式	ZJT1A-5T01	33	ZJT1A-5T02	67	ZJT1A-5T03	71	ZJT1A-5T04	33
									敞开式	ZJT1A-5T05	24	ZJT1A-5106	52	ZJT1A-5T07	56	ZJT1A-5T08	24
650	235	295	40	680	600	400	950	1076	密封式	ZJT1A-6T01	36	ZJT1A-6T02	74	ZJT1A-6T03	80	ZJT1A-6T04	36
									敞开式	ZJT1A-6T05	26	ZJT1A-6T06	56	ZJT1A-6T07	61	ZJT1A-6T08	26
800	245	335	50	780	700	495	1150	1276	密封式	ZJT1A-8T01	41	ZJTIA-8T02	83	ZJT1A-8T03	90	ZJT1A-8T04	41
									敞开式	ZJT1A-8T05	29	ZJT1A-8T06	63	ZJT1A-8T07	70	ZJT1A-8T08	29
1000	300	463	50	1000	900	610	1350	1476	密封式	ZJT1A-10T01	50	ZJT1A-10T02	106	ZJT1A-10T03	117	ZJT1A-10T04	52
									敞开式	ZJT1A-10T05	36	ZJT1A-10T06	79	ZJT1A-10T07	90	ZJT1A-10T08	36
1200	335	545	50	1100	1000	730	1600	1726	密封式	ZJT1A-12T01	58	ZJT1A-10T02	118	JT1A-12T03	133	ZJT1A-12T04	58
									敞开式	ZJT1A-12T05	40	ZJT1A-10T06	89	ZJT1A-12T07	103	ZJT1A-12T08	40

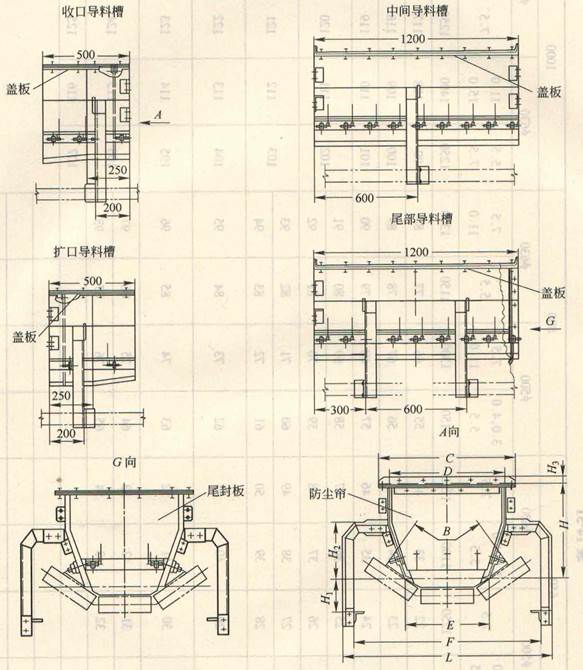

4、ZJT1A-96专用导料槽

B	H	H1	H2	H3	C	D	E	F	L	型式	收口导料槽		中间导料槽		尾部导料槽		扩口导料槽
											图号	质量/kg	图号	质量/kg	图号	质量/kg	图号	质量/kg
500	500	220	260	40	580	500	315	800	926	密封式	ZJT1A-5T09	42	ZJTLA-5T10	78	ZJT1A-5T11	95	ZJT1A-5T12	42
										敞开式	ZJT1A-5T13	33	ZJT1A-5T14	63	ZJT1A-5T15	80	ZJT1A-5T16	32
650	500	235	295	40	680	600	400	950	1076	密封式	ZJT1A-6T09	44	ZJT1A-6T10	81	ZJTIA6T11	101	ZJT1A-6T12	44
										敞开式	ZJT1A-6T13	34	ZJT1A-6T14	64	ZJT1A-6T15	83	ZJT1A-6T16	33
800	600	245	335	SO	800	700	495	1150	1276	密封式	ZJTIA-8T09	51	ZJT1A-8T10	95	ZJT1A-8T11	117	ZJT1A-8T12	51
										敞开式	ZJT1A-8T13	38	ZJT1A-8T14	74	ZJT1A-8T15	96	ZJTIA-8T16	38
1000	700	300	463	50	1000	900	610	1350	1476	密封式	ZJTIA-10T09	61	Z3T1A-10T10	111	ZJTIA-10T11	141	ZJT1A-10T12	61
										敞开式	ZJT1A-10T13	45	ZJT1A-10T14	85	ZJT1A-10T15	111	ZJT1A-10T16	44
1200	700	335	545	50	1100	1100	730	1600	1726	密封式	ZJT1A-12T09	64	ZJT1A-12T10	116	ZJT1A-12T11	149	ZJTIA-12T12	65
										敞开式	ZJT1A-12T13	46	ZJT1A-12T14	86	ZJT1A-12T15	121	2JT1A-12T16	46

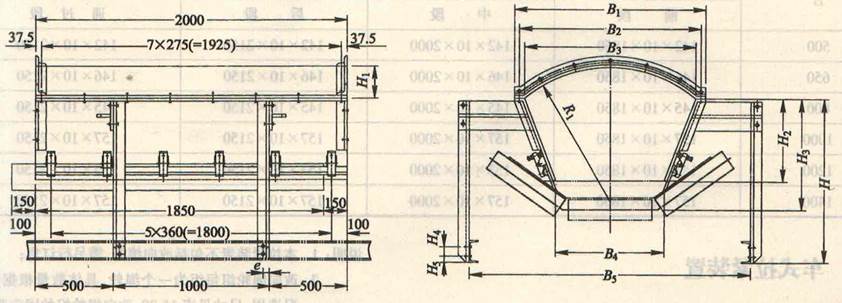

5、D-YM96导料槽

B	主要尺寸													质量／kg				图 号
	H	H2	H2	H3	H4	H5	B1	B2	B3	B4	B5	R1	e	前段	中段	后 段	通过段	前段	中 段	后 段	通过段
500	610	134	290	375	40	30	600	560	500	300	800	305	35	157	154	159	160	D-YM96-3017-01	D-YM96-3017-07	D-YM96-3017-13	D-YM96-3017-19
650	645	134	310	410	40	30	750	710	650	390	950	471	35	173	170	177	177	D-YM96-3017-02	D-YM96-3017-08	D-YM96-3017-14	D-YM96-3017-20
800	675	134	330	440	40	30	850	810	750	450	1150	606	35	194	190	200	201	D-YM96-3017-03	D-YM96-3017-09	D-YM96-3017-15	D-YM96-3017-21
	700			454										195	191	201	202
1000	880	206	460	601	50	35	930	870	800	540	1350	500	40	302	298	311	311	D-YM96-3017-04	D-YM96-3017-10	D-YM96-3017-16	D-YM96-3017-22
	905			612										303	299	312	312
1200	955	206	500	659	50	35	1130	1070	1000	640	1600	725	40	338	333	354	350	D-YM96-3017-05	D-YM96-3017-11	D-YM96-3017-17	D-YM96-3017-23
	980			670										339	334	355	351
	1010			683										340	335	356	352
1400	1020	206	530	696	50	40	1230	1170	1100	700	1810	855	40	360	354	377	375	D-YM96-3017-06	D-YM96-3017-12	D-YM96-3017-18	D-YM96-3017-24
	1050			712										361	355	378	376
	1080			725										362	356	379	377
