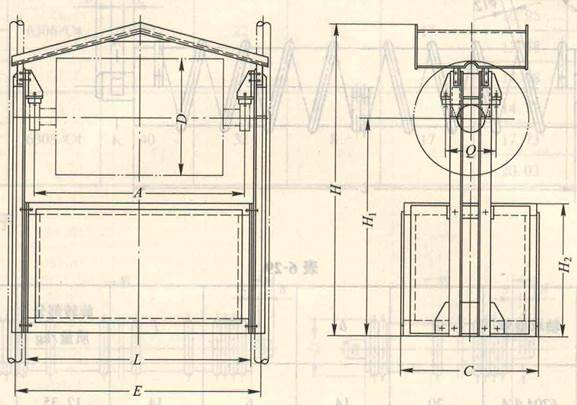

1、箱式垂直重锤拉紧装置

输送机代号	最大拉紧力/KN	指定改向滚筒			主要尺寸/mm								质量/kg	图 号
		D/mm	许用合力/KN	图号	A	L	E	C	H	H1	H2	Q
5050	8	400	10	50B104	850	956	1130	500	1696	1200	600	260	232	50D1041C
	20		23	50B204				700	1696	1200	600	280	281	50D2041C
6550	16	400	20	65B104	1000	1136	1310	700	1730	1200	600	280	338	65D1041C
	25		32	65B204				700	1730	1200	600	350	382	65D241C
	40		46	65B304				800	2085	1500	900	380	473	65D3041C
6563	25	500	40	65B105	1000	1136	1310	700	1800	1250	600	350	392	65D1051C
	40		59	65B205				800	2135	1550	900	380	482	65D2051C
8050	25	500	40	80B105	1300	1436	1610	700	1875	1250	600	380	458	80D1051C
8063	40		56	80B205				800	2095	1450	800	440	512	80D2051C
8080	40	630	50	80B106	1300	1436	1610	800	2160	1515	800	380	565	80D1061C
	63		73	8.00E+207				900	2260	1615	900	440	597	80D2061C
80100	90	800	90	80B107	1300	1436	1610	900	2645	2000	1200	440	670	80D1071C
10063	40	630	43	100B106	1500	1636	1850	800	2217	1515	800	380	523	100D1061C
10080	63		64	100B206				800	2317	1615	900	440	617	100D2061C
100100	63	800	79	100B107	1500	1636	1850	800	2317	1700	900	900	635	100D1071C
	90		110	100B207				900	2552	1900	1100	480	724	100D2071C
	120		168	100B307	1600	1800	2010	1440	2855	2184	1400	520	1557	100D3073C
12063	25	630	37	120B106	1750	1882	2100	700	2000	1315	600	380	512	120D1061C
12080	50		53	120B206				800	2200	1515	800	440	541	120D2061C
120100	63	800	64	120B107	1750	1882	2100	800	2405	1700	900	440	734	120D1071C
	90		100	120B207				900	2505	1800	1000	480	767	120D2071C
	150		150	120B307	1850	2050	2260	1440	2890	2184	1400	520	1616	120D3073C
14080	50	630	50	140B106	1950	2192	2410	800	2282	1515	800	440	673	140D1061C
	90		90	140B206	2050			900	2482	1715	1000	480	785	140D2061C
140100	50	800	50	140B107	1950	2192	2410	800	2367	1600	800	440	694	140D1071C
	90		94	140B207	2050			900	2567	1800	1000	480	787	140D2071C
	150		150	140B307		2250	2460	1440	2920	2184	1400	520	1667	140D3073C

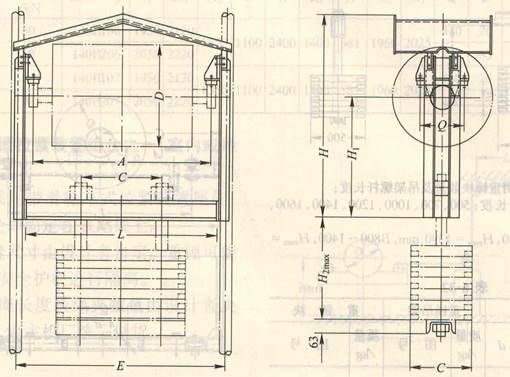

2、块式垂直重锤拉紧装置

输送机代号	最大拉紧力/kN	指定改向滚筒			主要尺寸/mm								质量/kg	图 号
		D/mm	许用合力／kN	图号	A	L	E	C	H	H1	H2nm	Q
5050	8	400	10	50B104	850	956	1130	500	1142	646	1390	260	132	50D1042C
	20		23	S0B204					1172			280		50D2042C
6550	16	400	20	65B104	1000	1136	1310	500	1176	646		280	137	65D1042C
	25		32	65B204					1196			350		65D2042C
	40		46	65B304					1231			380		65D3042C
6563	25	500	40	65B105	1000	1136	1310	500	1246	696		350	142	65D1052C
	40		59	65B205					1281			380		65D2052C
8050	25	500	40	80B105	1300	1436	1610	500	1321	696	1575	380	156	80D1052C
8063	40		56	80B205					1341			440		80D2052C
8080	40	630	50	80B106	1300	1436	1610	500	1406	761		380	163	80D1062C
	63		73	80B206					1426			440		80C2062C
10063	40	630	43	100B106	1500	1636	1840	500	1413	761		380	172	100D1062C
10080	63		64	100B206					1433			440		100D2062C
100100	63	800	79	100B107	1500	1636	1840	500	1518	846		440	181	100D1072C
														100D2072D
12063	25	630	37	120B106	1750	1882	2090	500	1466	761		440	187	120D1062C
12080	50		53	120B206					1486			480		120D2062C
120100	63	800	64	120B107	1750	1882	2090	500	1551	846		440	196	120D1072C
14080	50	630	50	140B106	1950	2192	2400	500	1528	761		440	205	140D1062C
140100	50	800	50	140B107	1950	2192	2400	500	1613	846		440	213	140D1072C

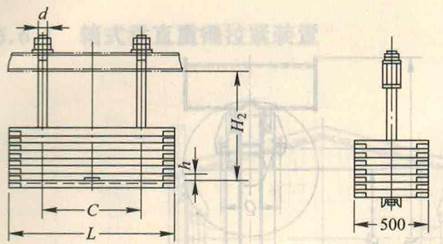

3、垂直重锤拉紧装置重锤块组合

带宽B/mm	主要尺寸/mm				重锤吊架		重锤块
	L	C	h	d	质 量/kg	图号	质量/kg	图 号
500	550	375	26	M24	26	D211	50	D112
650
800	600	400	36	M24	27	D212	75	D113
1000
1200	1100	750	26	M30	44	D213	100	D114
1400
