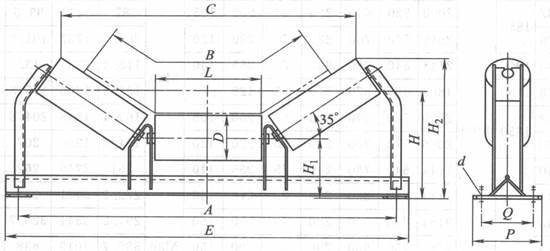

1、DTII(A)35°承重托辊槽形托辊外形尺寸(mm)
|
|
|||||||||||||||
|
带宽B |
辊 子 |
A |
E |
C |
H |
H1 |
H2 |
P |
Q |
d |
质量/kg |
图号 |
|||
|
D |
L |
图号 |
轴承 |
||||||||||||
|
500 |
63.5 |
G102 |
6203/C4 |
740 |
800 |
570 |
200 |
119 |
272 |
170 |
130 |
M12 |
12.5 |
50C114 |
|
|
76 |
200 |
G202 |
6204/C4 |
567 |
210 |
122 |
281 |
14.9 |
50C214 |
||||||
|
89 |
G302 |
6204/C4 |
559 |
220 |
135.5 |
300 |
15.8 |
50C314 |
|||||||
|
650 |
76 |
250 |
G203 |
6204/C4 |
890 |
950 |
698 |
225 |
122 |
310 |
16.6 |
65C214 |
|||
|
89 |
G303 |
6204/C4 |
691 |
235 |
135.5 |
329 |
17.1 |
65C314 |
|||||||
|
108 |
G403 |
6205/C4 |
684 |
265 |
146 |
346 |
21.3 |
65C414 |
|||||||
|
800 |
89 |
315 |
G304 |
6204/C4 |
1090 |
1150 |
862 |
245 |
135.5 |
366 |
22.1 |
80C314 |
|||
|
108 |
G404 |
6205/C4 |
855 |
270 |
146 |
385 |
26.7 |
80C414 |
|||||||
|
133 |
G504 |
6305/C4 |
841 |
305 |
159.5 |
408 |
33.2 |
80C514 |
|||||||
|
1000 |
108 |
380 |
G405 |
6205/C4 |
1290 |
1350 |
1038 |
300 |
159 |
437 |
220 |
170 |
M16 |
38 |
100C414 |
|
133 |
G505 |
6305/C4 |
1023 |
325 |
173.5 |
461 |
45.5 |
100C514 |
|||||||
|
159 |
G605 |
6306/C4 |
1020 |
370 |
190.5 |
491 |
57.1 |
100C614 |
|||||||
|
1200 |
108 |
465 |
G406 |
6205/C4 |
1540 |
1600 |
1262 |
335 |
176 |
502 |
260 |
200 |
50.5 |
120C414 |
|
|
133 |
G506 |
6305/C4 |
1248 |
360 |
190.5 |
527 |
59.2 |
120C514 |
|||||||
|
159 |
G606 |
6306/C4 |
1244 |
390 |
207.5 |
556 |
72.4 |
120C614 |
|||||||
|
1400 |
108 |
530 |
G408 |
6205/C4 |
1740 |
1800 |
1433 |
349 |
184 |
548 |
280 |
220 |
56.2 |
140C414 |
|
|
133 |
G508 |
6305/C4 |
1419 |
380 |
198.5 |
573 |
65.7 |
140C514 |
|||||||
|
159 |
G608 |
6306/C4 |
1415 |
410 |
215.5 |
602 |
87.8 |
140C614 |
|||||||
|
保留品种 |
|||||||||||||||
|
800 |
108 |
315 |
GP2103 |
6204/C4 |
1090 |
1150 |
270 |
146 |
385 |
170 |
130 |
M12 |
24.3 |
03C0121 |
|
|
1000 |
108 |
380 |
GP2304 |
6305/C4 |
1290 |
1350 |
300 |
159 |
437 |
220 |
170 |
M16 |
38.7 |
04C0123 |
|
|
133 |
GP3204 |
6205/C4 |
325 |
173.5 |
462 |
43.5 |
04C0132 |
||||||||
|
1200 |
108 |
465 |
GP2305 |
6305/C4 |
1540 |
1600 |
335 |
176 |
503 |
260 |
200 |
M16 |
51.2 |
05C0123 |
|
|
GP2405 |
6306/C4 |
55.1 |
05C0124 |
||||||||||||
|
133 |
GP3205 |
6205/C4 |
360 |
190.5 |
528 |
57.5 |
05C0132 |
||||||||
|
GP3405 |
6306/C4 |
63.5 |
05C0134 |
||||||||||||
|
159 |
GP4205 |
6205/C4 |
390 |
207.5 |
557 |
65.1 |
05C0142 |
||||||||
|
GP4305 |
6305/C4 |
66.4 |
05C0143 |
||||||||||||
|
1400 |
108 |
530 |
GP2306 |
6305/C4 |
1740 |
1800 |
350 |
184 |
548 |
280 |
220 |
M16 |
56.6 |
06C0123 |
|
|
GP2406 |
6306/C4 |
68.8 |
06C0124 |
||||||||||||
|
133 |
GP3406 |
6306/C4 |
380 |
198.5 |
573 |
78.3 |
06C0134 |
||||||||
|
159 |
GP4306 |
6305/C4 |
410 |
215.5 |
603 |
74.8 |
06C0143 |
||||||||

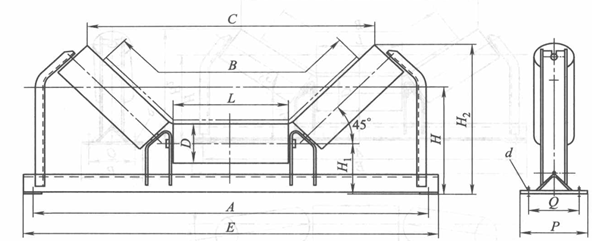

2、DTII(A)45°承重托辊槽形托辊外形尺寸(mm)
|
|
|||||||||||||||
|
带宽B |
辊 子 |
A |
E |
C |
H |
H1 |
H2 |
P |
Q |
d |
质量/kg |
图号 |
|||
|
D |
L |
图号 |
轴承 |
||||||||||||
|
500 |
63.5 |
200 |
G102 |
6203/C4 |
740 |
800 |
532 |
200 |
119 |
303 |
170 |
130 |
M12 |
12.2 |
50C115 |
|
76 |
G202 |
6204/C4 |
523 |
210 |
122 |
310 |
15.4 |
50C215 |
|||||||
|
89 |
G302 |
6204/C4 |
514 |
220 |
135.5 |
328 |
16.4 |
50C315 |
|||||||
|
650 |
76 |
250 |
G203 |
6204/C4 |
890 |
950 |
643.5 |
225 |
122 |
345 |
17.1 |
65C215 |
|||
|
89 |
G303 |
6204/C4 |
635 |
235 |
135.5 |
364 |
17.8 |
65C315 |
|||||||
|
108 |
G403 |
6205/C4 |
621 |
265 |
146 |
381 |
22 |
65C415 |
|||||||
|
800 |
89 |
315 |
G304 |
6204/C4 |
1090 |
1150 |
792 |
245 |
135.5 |
410 |
22.8 |
80C315 |
|||
|
108 |
G404 |
6205/C4 |
778 |
270 |
146 |
427 |
27.4 |
80C415 |
|||||||
|
133 |
G504 |
6305/C4 |
787 |
305 |
159.5 |
455 |
35.2 |
80C515 |
|||||||
|
1000 |
108 |
380 |
G405 |
6205/C4 |
1290 |
1350 |
940 |
300 |
159 |
487 |
220 |
170 |
M16 |
40.5 |
100C415 |
|
133 |
G505 |
6305/C4 |
944 |
325 |
173.5 |
515 |
48.3 |
100C515 |
|||||||
|
159 |
G605 |
6306/C4 |
926 |
370 |
192.5 |
543 |
60.8 |
100C615 |
|||||||
|
1200 |
108 |
465 |
G406 |
6205/C4 |
1540 |
1600 |
1146 |
335 |
176 |
564 |
260 |
200 |
53.4 |
120C415 |
|
|
133 |
G506 |
6305/C4 |
1149 |
360 |
190.5 |
592 |
62.3 |
120C515 |
|||||||
|
159 |
G606 |
6306/C4 |
1131 |
390 |
207.5 |
618 |
75.4 |
120C615 |
|||||||
|
1400 |
108 |
530 |
G408 |
6205/C4 |
1740 |
1800 |
1302 |
350 |
184 |
618 |
280 |
220 |
67.2 |
140C415 |
|
|
133 |
G508 |
6305/C4 |
1304 |
380 |
198.5 |
646 |
76.8 |
140C515 |
|||||||
|
159 |
G608 |
6306/C4 |
1288 |
410 |
215.5 |
672 |
91.1 |
140C615 |
|||||||
|
保留品种 |
|||||||||||||||
|
1000 |
108 |
380 |
GP2304 |
6305/C4 |
1290 |
1350 |
300 |
159 |
487 |
220 |
170 |
M16 |
41.6 |
04C0223 |
|
|
1200 |
108 |
465 |
GP2305 |
6305/C4 |
1540 |
1600 |
335 |
176 |
564 |
260 |
200 |
M16 |
54.6 |
05C0223 |
|
|
133 |
GP3405 |
6306/C4 |
360 |
190.5 |
592 |
67.5 |
05C0234 |
||||||||
|
1400 |
108 |
530 |
GP2306 |
6305/C4 |
1740 |
1800 |
350 |
184 |
618 |
280 |
220 |
M16 |
72.5 |
06C0223 |
|
|
133 |
GP3406 |
6306/C4 |
380 |
198.5 |
646 |
82.4 |
06C0234 |
||||||||

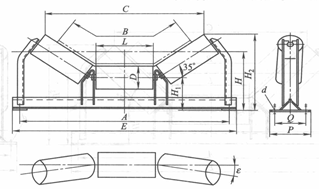

3、DTII(A )35°槽形前倾托辊外形尺寸(mm)
|
|
||||||||||||||||
|
带宽 |
辊 子 |
A |
E |
C |
H |
H1 |
H2 |
E |
P |
Q |
d |
质量/kg |
图号 |
|||
|
B |
D |
L |
图号 |
轴承 |
||||||||||||
|
500 |
63.5 |
200 |
G102 |
6203/C4 |
740 |
800 |
570 |
200 |
119 |
272 |
1°23' |
170 |
130 |
M12 |
12.5 |
50C124 |
|
76 |
G202 |
6204/C4 |
567 |
210 |
122 |
281 |
1°21' |
14.9 |
50C224 |
|||||||
|
89 |
G302 |
6204/C4 |
559 |
220 |
135.5 |
300 |
1°17' |
15.8 |
50C324 |
|||||||
|
650 |
76 |
250 |
G203 |
6204/C4 |
890 |
950 |
698 |
225 |
122 |
310 |
1°25 |
16.6 |
65C224 |
|||
|
89 |
G303 |
6204/C4 |
691 |
235 |
135.5 |
329 |
1°22' |
17.1 |
65C324 |
|||||||
|
108 |
G403 |
6205/C4 |
684 |
265 |
146 |
346 |
1°19' |
21.3 |
65C424 |
|||||||
|
800 |
89 |
315 |
G304 |
6204/C4 |
1090 |
1150 |
862 |
245 |
135.5 |
366 |
1°23' |
22.1 |
80C324 |
|||
|
108 |
G404 |
6205/C4 |
855 |
270 |
146 |
385 |
1°20 |
26.7 |
80C424 |
|||||||
|
133 |
G504 |
6305/C4 |
841 |
305 |
159.5 |
408 |
1°17' |
33.2 |
80C524 |
|||||||
|
1000 |
108 |
380 |
G405 |
6205/C4 |
1290 |
1350 |
1038 |
300 |
159 |
437 |
1°27' |
220 |
170 |
38 |
100C424 |
|
|
133 |
G505 |
6305/C4 |
1023 |
325 |
173.5 |
461 |
1°24' |
45.5 |
100C524 |
|||||||
|
159 |
G605 |
6306/C4 |
1020 |
370 |
190.5 |
491 |
1°20 |
57.1 |
100C624 |
|||||||
|
1200 |
108 |
465 |
G406 |
6205/C4 |
1540 |
1600 |
1262 |
335 |
176 |
502 |
1°29' |
260 |
200 |
M16 |
50.5 |
120C424 |
|
133 |
G506 |
6305/C4 |
1248 |
360 |
190.5 |
527 |
1°27' |
59.2 |
120C524 |
|||||||
|
159 |
G606 |
6306/C4 |
1244 |
390 |
207.5 |
556 |
1°24' |
72.4 |
120C624 |
|||||||
|
1400 |
108 |
530 |
G408 |
6205/C4 |
1740 |
1800 |
1433 |
348 |
184 |
548 |
1°35' |
280 |
220 |
56.2 |
140C424 |
|
|
133 |
G508 |
6305/C4 |
1419 |
380 |
198.5 |
573 |
1°32' |
65.7 |
140C524 |
|||||||
|
159 |
G608 |
6306/C4 |
1415 |
410 |
215.5 |
602 |
1°29' |
87.8 |
140C624 |
|||||||
|
保留品种 |
||||||||||||||||
|
800 |
108 |
315 |
GP2103 |
6204/C4 |
1090 |
1150 |
270 |
146 |
385 |
1°20' |
170 |
130 |
M12 |
24.3 |
03C0321 |
|
|
1000 |
108 |
380 |
GP2304 |
6305/C4 |
1290 |
1350 |
300 |
159 |
437 |
1°23' |
220 |
170 |
M16 |
38.7 |
04C0323 |
|
|
133 |
GP3204 |
6205/C4 |
325 |
173.5 |
462 |
43.5 |
04C0132 |
|||||||||
|
1200 |
108 |
465 |
GP2305 |
6305/C4 |
1540 |
1600 |
335 |
176 |
503 |
1°23' |
260 |
200 |
M16 |
51.2 |
05C0123 |
|
|
GP2405 |
6306/C4 |
55.1 |
05C124 |
|||||||||||||
|
133 |
GP3205 |
6205/C4 |
360 |
190.5 |
528 |
57.5 |
05C132 |
|||||||||
|
GP3405 |
6306/C4 |
63.5 |
05C134 |
|||||||||||||
|
159 |
GP4205 |
6205/C4 |
390 |
207.5 |
557 |
1°25' |
65.1 |
05C142 |
||||||||
|
GP4305 |
6305/C4 |
66.4 |
05C143 |
|||||||||||||
|
1400 |
108 |
530 |
GP2306 |
6305/C4 |
174 |
180 |
350 |
184 |
548 |
1°25' |
280 |
220 |
M16 |
56.6 |
06C0123 |
|
|
GP2406 |
6306/C4 |
68.8 |
06C0124 |
|||||||||||||
|
133 |
GP3406 |
6306/C4 |
380 |
198.5 |
573 |
78.3 |
06C0134 |
|||||||||
|
159 |
GP4306 |
6305/C4 |
410 |
215.5 |
603 |
74.8 |
06C0143 |
|||||||||

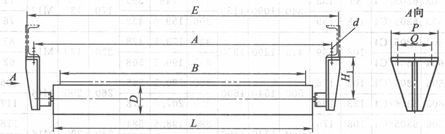

4、DTII(A )平行下托辊外形尺寸(mm)
|
|
||||||||||||
|
带宽 |
辊子 |
A |
E |
H1 |
P |
Q |
d |
质量/kg |
图号 |
|||
|
B |
D |
L |
图号 |
轴承 |
||||||||
|
500 |
63.5 |
600 |
G109 |
6203/C4 |
740 |
792 |
87.5 |
145 |
90 |
M12 |
7.7 |
50C160 |
|
76 |
G209 |
6204/C4 |
93.5 |
9.5 |
50C260 |
|||||||
|
89 |
G309 |
6204/C4 |
100 |
9.9 |
50C360 |
|||||||
|
650 |
76 |
750 |
G212 |
6204/C4 |
890 |
942 |
93.5 |
145 |
90 |
M12 |
10.4 |
65C260 |
|
89 |
G312 |
6204/C4 |
100 |
11.3 |
65C360 |
|||||||
|
108 |
G412 |
6205/C4 |
109.5 |
14.1 |
65C460 |
|||||||
|
800 |
89 |
950 |
G315 |
6204/C4 |
1090 |
1142 |
144.5 |
145 |
90 |
M12 |
13.5 |
80C360 |
|
108 |
G415 |
6205/C4 |
154 |
17 |
80C460 |
|||||||
|
133 |
G515 |
6305/C4 |
166.5 |
23 |
80C560 |
|||||||
|
1000 |
108 |
1150 |
G419 |
6205/C4 |
1290 |
1342 |
164 |
150 |
90 |
M16 |
20.4 |
100C460 |
|
133 |
G519 |
6305/C4 |
176.5 |
26.3 |
100C560 |
|||||||
|
159 |
G619 |
6306/C4 |
189.5 |
34.8 |
100C660 |
|||||||
|
1200 |
108 |
1400 |
G421 |
6205/C4 |
1540 |
1592 |
174 |
150 |
90 |
M16 |
23.4 |
120C460 |
|
133 |
G521 |
6305/C4 |
186.5 |
30.3 |
120C560 |
|||||||
|
159 |
G621 |
6306/C4 |
199.5 |
40.6 |
120C660 |
|||||||
|
1400 |
108 |
1600 |
G423 |
6205/C4 |
1740 |
1792 |
184 |
150 |
90 |
M16 |
26 |
140C460 |
|
133 |
G523 |
6305/C4 |
196.5 |
34 |
140C560 |
|||||||
|
159 |
G623 |
6306/C4 |
209.5 |
45.3 |
140C660 |
|||||||
|
保留品种 |
||||||||||||
|
800 |
89 |
950 |
GP1211 |
6205/C4 |
1142 |
1090 |
144.5 |
145 |
90 |
M12 |
15.8 |
03C2112 |
|
108 |
GP2111 |
6204/C4 |
154 |
16 |
03C2121 |
|||||||
|
GP2311 |
6305/C4 |
17.8 |
03C2123 |
|||||||||
|
1000 |
108 |
1150 |
GP2312 |
6305/C4 |
1342 |
1290 |
164 |
150 |
90 |
M16 |
20.8 |
04C2123 |
|
133 |
GP3212 |
6205/C4 |
176.5 |
25.7 |
04C2132 |
|||||||
|
1200 |
108 |
1400 |
GP2213 |
6205/C4 |
1592 |
1540 |
174 |
150 |
90 |
M16 |
20.7 |
05C2122 |
|
GP2413 |
6306/C4 |
26.6 |
05C2124 |
|||||||||
|
133 |
GP3213 |
6205/C4 |
186.5 |
30 |
05C2132 |
|||||||
|
GP3413 |
6306/C4 |
32.1 |
05C2134 |
|||||||||
|
159 |
GP4213 |
6205/C4 |
199. 5 |
36.6 |
05C2142 |
|||||||
|
GP4313 |
6305/C4 |
37 |
05C2143 |
|||||||||
|
1400 |
108 |
1600 |
GP2314 |
6305/C4 |
1800 |
1740 |
184 |
150 |
90 |
M16 |
19.8 |
06C2123 |
|
GP2414 |
6306/C4 |
29.6 |
06C2124 |
|||||||||
|
133 |
GP3414 |
6306/C4 |
196.5 |
36.8 |
06C2134 |
|||||||
|
159 |
GP4314 |
6305/C4 |
209.5 |
41.5 |
06C2143 |
|||||||
5、DTII(A)V形下托辊外形尺寸(mm)
|
|
||||||||||||||
|
带度B |
辊子 |
A |
E |
H |
H1 |
H2 |
P |
Q |
d |
质量/kg |
图号 |
|||
|
D |
L |
图号 |
轴承 |
|||||||||||
|
800 |
108 |
465 |
G406 |
6205/C4 |
1090 |
1142 |
100 |
100 |
338 |
145 |
90 |
M12 |
28 |
80C461 |
|
133 |
G506 |
6305/C4 |
351 |
34 |
80C561 |
|||||||||
|
1000 |
133 |
600 |
G509 |
6305/C4 |
1090 |
1342 |
110 |
100 |
384 |
150 |
90 |
M16 |
44 |
100C561 |
|
159 |
G609 |
6306/C4 |
397 |
54 |
100C661 |
|||||||||
|
1200 |
133 |
700 |
G511 |
6305/C4 |
1540 |
1592 |
120 |
100 |
414 |
150 |
90 |
M16 |
56 |
120C561 |
|
159 |
G611 |
6306/C4 |
120 |
447 |
68 |
120C661 |
||||||||
|
1400 |
133 |
800 |
G513 |
6305/C4 |
1740 |
1800 |
130 |
100 |
433 |
150 |
90 |
M16 |
62 |
140C561 |
|
159 |
G613 |
6306/C4 |
120 |
466 |
75 |
140C661 |
||||||||

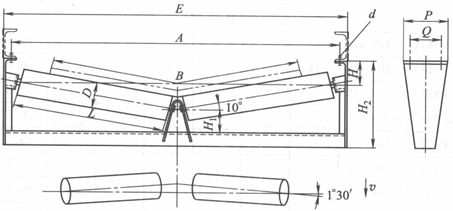

6、DTII(A)V形前倾托辊外形尺寸(mm)
|
|
||||||||||||||
|
带度B |
辊子 |
E |
A |
H |
H1 |
H2 |
P |
Q |
d |
质量/kg |
图号 |
|||
|
D |
L |
图号 |
轴承 |
|||||||||||
|
800 |
108 |
465 |
G406 |
6205/C4 |
1090 |
1142 |
100 |
100 |
338 |
145 |
90 |
M12 |
28 |
80C471 |
|
133 |
G506 |
6305/C4 |
100 |
351 |
33 |
80C571 |
||||||||
|
1000 |
133 |
600 |
G509 |
6305/C4 |
1290 |
1342 |
110 |
100 |
384 |
150 |
90 |
M16 |
44 |
100C571 |
|
159 |
G609 |
6306/C4 |
100 |
397 |
54 |
100C671 |
||||||||
|
1200 |
133 |
700 |
G511 |
6305/C4 |
1540 |
1592 |
120 |
100 |
414 |
150 |
90 |
M16 |
56 |
120C571 |
|
159 |
G611 |
6306/C4 |
120 |
447 |
68 |
120C671 |
||||||||
|
1400 |
133 |
800 |
G513 |
6305/C4 |
1740 |
1800 |
130 |
100 |
433 |
150 |
90 |
M16 |
62 |
140C571 |
|
159 |
G613 |
6306/C4 |
120 |
466 |
75 |
140C671 |
||||||||
