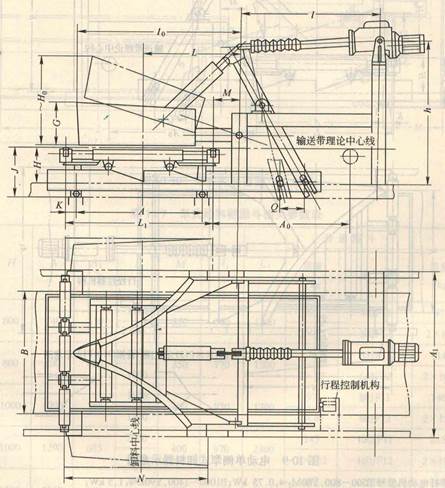

1、 电动双侧犁式卸料器

带宽B/mm	A/mm	A1/mm	G/mm	H/mm	H0/mm	h/mm	J/mm	K/mm	L/mm	L1/mm	l0/mm	L/mm	M/mm	N/mm	Q/mm	质量/kg	图号
500	660	800	200	220	495	1130	320	120	550	900	910	1020	200	900	125	330	50F11
650	880	960	250	235	565	1145	335	160	600	1200	1010	1020	80	1000	170	374	65F11
800	990	1150	300	270	650	1200	370	105	700	1200	1175	1020	245	1200	215	460	80F11
1000	1040	1350	350	300	750	1180	420	80	800	1200	1335	1140	220	1400	250	590	100F11
1200	1300	1600	400	335	910	1585	455	100	900	1500	1510	1100	300	1700	325	780	120F11
1400	1300	1810	450	350	1025	1600	490	100	900	1500	1710	1100	200	2000	385	865	140F11

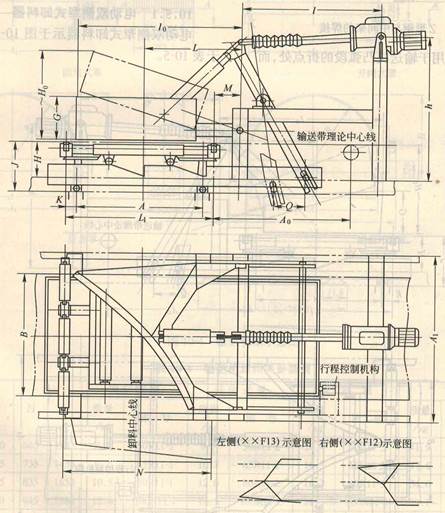

2、 电动单侧犁式卸料器

带宽B/mm	A/mm	A1/mm	G/mm	H/mm	H0/mm	h/mm	J/mm	K/mm	L/mm	L1/mm	l0/mm	l/mm	M/mm	N/mm	Q/mm	质量/kg	图号
500	660	800	250	220	555	1130	320	120	600	900	1010	1020	200	1100	125	325	50F12(13)
650	880	960	300	235	625	1145	335	160	650	1200	1090	1020	80	1200	170	380	65F12(13)
800	990	1150	350	270	760	1200	370	105	800	1200	1365	1020	245	1600	215	505	80F12(13)
1000	1040	1350	400	300	830	1180	420	80	850	1200	1435	1140	220	2000	250	624	100F12(13)
1200	1300	1600	450	335	960	1585	455	100	1000	1500	1700	1100	300	2300	325	840	120F12(13)
1400	1300	1810	500	350	1065	1600	490	100	1100	1500	1890	1100	200	2500	385	958	140F12(13)

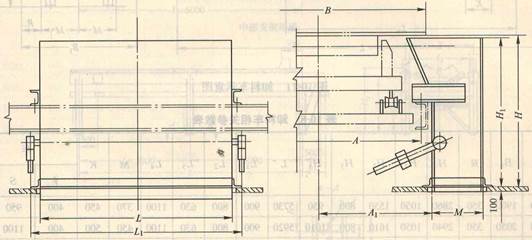

3、 犁式卸料器漏斗

带宽B/mm	形式	H/mm	A/mm	A1/mm	L/mm	M/mm	H1/mm	L1/mm	普通漏斗	带锁气器漏斗
									质量/kg	图号	质量/kg	图号
500	单侧	800	740	410	1100	350	770	1200	65	50JF11	97	50JF11S
	双侧				900				2x55	50JF12	2x83	50JF12S
650	单侧	800	890	485	1200	350	770	1300	76	65JF11	114	65JF11S
	双侧				1000				2x67	65JF12	2x101	65JF12S
800	单侧	1000	1090	585	1600	400	970	1700	97	80jF11	146	80JF11S
	双侧				1200				2x87	80JF12	2x131	80JF12S
1000	单侧	1000	1290	685	2000	400	970	2300	145	100JF11	215	100JF11S
	双侧				1400				2x132	100JF12	2x186	100JF12S
1200	单侧	1200	1540	810	2300	500	1170	2600	192	120JF11	267	120JF11S
	双侧				1700				2x179	120JF12	2x249	120JF12S
1400	单侧	1200	1740	915	2500	500	1170	2800	231	140JF11	321	140JF11S
	双侧				2000				2x208	140JF12	2x289	140JF12S
