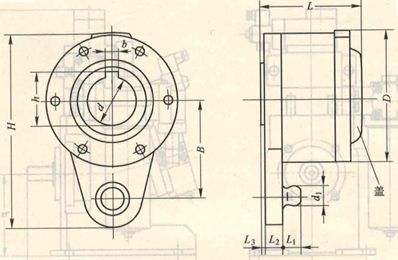

1、 NF型非接触式逆止器

1.1、NF型非接触式逆止器主要技术参数

逆止器规格	NF10	NF16	NF25	NF40	NF63	NF80	NF100	NF125	NF160	NF200	NF250
额定逆止力矩/N•m	1000	1600	2500	4000	6300	8000	10000	12500	16000	20000	25000
非接触转速/r•min^-1	450	450	425	425	400	400	400	375	375	350	350
最大转速/r•min^-1	1500	1500	1500	1500	1500	1500	1500	1500	1000	1000	1000

1.2 NF型非接触式逆止器外形安装尺寸

逆止器规格	外形安装尺寸										最大质量/kg
	dmax	dmin	D	D1	H	B	L	L1	L2	L3
NF10	50	32	190	28	278	150	162	25	20	5	28
NF16	60	45	208	32	305	160	167	25	22	5	31
NF25	70	50	230	38	330	170	172	25	25	5	38
NF40	80	60	245	42	358	185	183	28	30	5	49
NF63	90	70	260	45	378	195	196	30	35	5	62
NF80	100	80	275	48	410	210	200	35	35	5	73
NF100	110	90	295	52	440	225	238	35	45	5	98
NF125	130	100	330	58	492	250	262	40	50	8	154
NF160	140	110	360	62	532	260	273	40	55	8	175
NF200	150	120	405	65	590	300	275	50	58	8	214
NF250	160	130	440	70	646	335	285	50	63	8	256

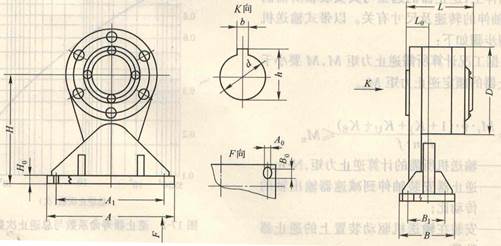

2、 NFA型逆止器

2.1 NFA型逆止器外形安装尺寸(mm)

规格	dmin	dmax	Smin	Smax	D	L	L0	H	H0	A	A1	A0	B	B1	B0	质量/kg
NFA10	32	50	110	145	190	162	36	215	12	200	160	14	95	60	20	31
NFA16	45	60	110	150	208	167	38	225	12	200	160	14	95	60	20	35
NFA25	50	70	115	155	230	172	43	250	16	250	200	18	120	75	25	44
NFA40	60	80	120	166	245	183	48	265	16	250	200	18	120	75	25	55
NFA63	70	90	125	180	260	196	56	330	20	380	330	22	160	100	34	76
NFA80	80	100	130	185	275	200	56	345	20	380	330	22	160	100	34	93
NFA100	90	110	140	220	295	238	68	375	22	400	350	22	170	110	34	138
NFA125	100	130	160	250	330	262	76	400	22	400	350	22	170	110	34	173
NFA160	110	140	165	260	360	273	84	435	25	450	380	26	180	125	36	208
NFA200	120	150	175	260	405	275	87	465	25	450	380	26	180	125	36	269
NFA250	130	160	180	270	440	285	92	500	25	450	380	26	180	125	36	345

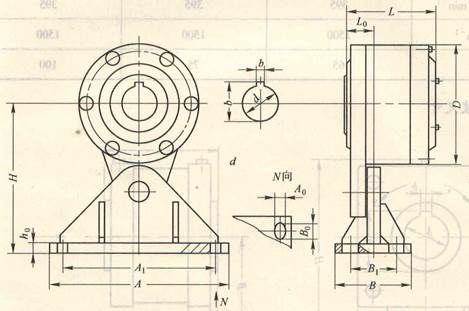

3、 NFG型逆转器

3.1 NFA型逆止器外形安装尺寸(mm)

规格	dmin	dmax	Smin	Smax	D	L	L0	H	h0	A	A1	A0	B	B1	B0
NFG10	32	50	110	145	190	162	36	215	12	200	160	14	95	60	20
NFG16	45	60	110	150	208	167	38	225	12	200	160	14	95	60	20
NFG25	50	70	115	155	230	172	43	250	16	250	200	18	120	75	25
NFG40	60	80	120	166	245	183	48	265	16	250	200	18	120	75	25
NFG63	70	90	125	180	260	196	56	330	20	380	330	22	160	100	34
NFG80	80	100	130	185	275	200	56	345	20	380	330	22	160	100	34
NFG100	90	110	140	220	296	238	68	375	22	400	350	22	170	110	34
NFG125	100	130	160	250	330	262	76	400	22	400	350	22	170	110	34
NFG160	110	140	165	260	360	273	84	435	25	450	380	26	180	125	36
NFG200	120	150	175	260	410	275	87	465	25	450	380	26	180	125	36
NFG250	130	160	180	270	450	285	92	500	25	450	380	26	180	125	36

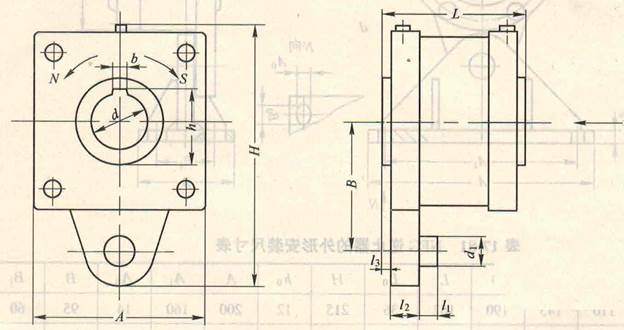

4、 MNZ系列非接触式逆止器

4.1 MNZ系列非接触式逆止器参数表

型 号	MNZ63	MNZ80	MNZ100	MNZ125
额定逆止力矩/N•m	6300	8000	10000	12500
阻力矩/N•m	3	3	3	4.5
最小非接触转速/r•min^-1	395	395	395	370
最高转速/r•min^-1	1500	1500	1500	1500
最大质量/kg	65	75	100	160

4.2 MNZ系列非接触式逆止器安装尺寸(mm)

型号	d	b	h	A	d1	H	B	L	L1	L2	13
MINZ63	70	20	74.9	270	45	415	195	180	30	35	5
	75	20	79.4
	80	22	85.4
	85	22	90.4
	90	25	95.4
MINZ80	80	22	85.4	285	48	443	210	185	35	35	5
	85	22	90.4
	90	25	95.4
	95	25	100.4
	100	28	106.5
MINZ100	90	25	95.4	305	52	475	225	220	35	45	5
	95	25	100.4
	100	28	106.4
	110	28	116.4
MINZ125	100	28	106.4	340	58	525	250	250	40	50	8
	110	28	116.4
	120	32	127.4
	130	32	137.4

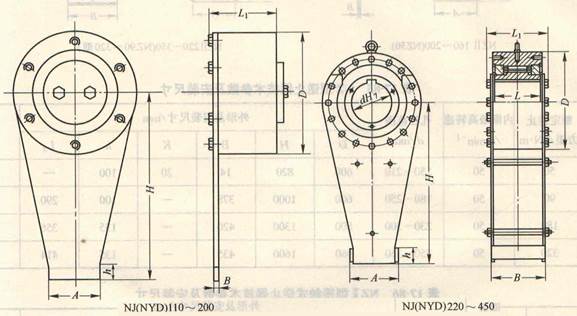

5、 NJ（NYD）型逆止器

5.1 NJ(NYD)型逆止器技术参数及安装尺寸

型号	额定逆止力矩Te/N•m	孔径范围d/mm	内圈最高转速/r•min^-1	空转阻力矩/N•m	结构尺寸/mm									最大质量/kg
					A	B	D	H	h1	k	Φ	L	L1
NYD65	1600	50~65	150	4	50	6	160	226	30	16	13.5	85	106	13.5
NYD75	2500	60~75		5	65	6	170	269	35	19	16.5	85	106	16.1
NYD85	6000	70~85		8	95	9	210	329	45	29	20.5	110	135	29.2
NYD95	8000	80~95		10	105	9	230	382	55	32	20.5	110	138	37.2
NYD110	11000	90~110		15	110	12	270	425	60	40	26	110	141	46.1
NYD130	16000	100~130	100	20	120	12	320	506	65	36	26	130	161	82.8
NYD160	25000	120~160		35	120	20	360	612	65	32	31	140	183	125
NYD200	38000	160~200		45	130	20	430	623	70	43	41	160	207	180

型号	额定逆止力矩Te/N•m	孔径范围d/mm	内圈最高转速/r•min^-1	空转阻力矩N•m	结构尺寸/mm							最大质量/kg
					A	B	D	H	h	L	L1
NYD220	50000	160~220	80	75	238	259	500	820	80	230	303	351
NYD250	90000	180~250	50	95	288	323	600	1000	100	290	367	675
NYD270	125000	200~270		100	298	323	650	1100	110	290	367	737
NYD300	180000	230~300		110	356	335	780	1300	135	290	392	1123
NYD320	270000	250~320		140	386	345	850	1500	135	320	412	1425
NYD350	320000	250~350		160	414	360	930	1600	135	360	426	1955
NYD420	520000	320~420		220	474	484	1030	1800	165	450	550	2930
NYD450	700000	350~450		250	526	494	1090	2000	165	480	574	3380

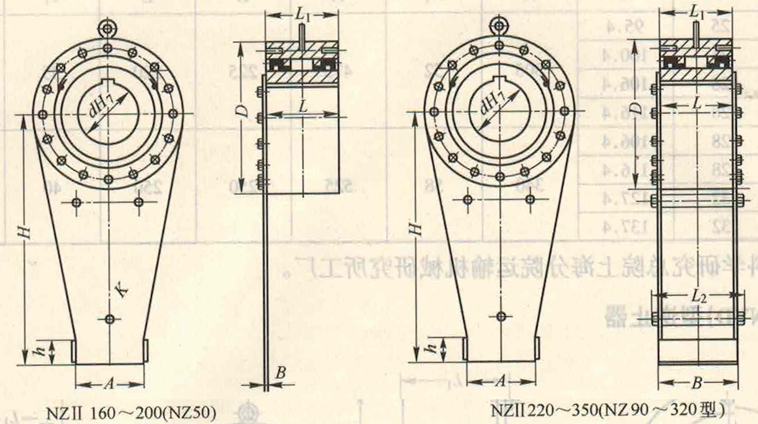

6、 NZ、NZII型逆止器

6.1 NZ型逆止器技术参数及安装尺寸

逆止器型号	额定逆止力矩/kN•m	内圈最高转速/r•min^-1	孔径范围d/mm	外形及安装尺寸/mn						质量/kg
				D	H	B	K	h	L2
NZ50	50	50	150~210	600	820	14	20	100	--	672
NZ90	90	50	180~250	600	1000	378	--	100	290	672
NZ180	180	50	230~300	800	1300	420	--	135	356	1343
NZ320	320	50	250~350	960	1600	435	--	135	414	2038

6.2 NZII型接触式逆止器技术参数及安装尺寸

逆止器型号	额定逆止力矩/(kN•m)	内圈最高转速/(r•min^-1)	孔径范围d/mm	外形及安装尺寸/mm								油箱充油量/L	质量/kg
				D	H	A	B	L	L1	K	L2
NZII 65	1.6	200	50~65	160	226	50	6	85	90	13.5	--	0.25	13.5
NZII 75	2.5	180	60~75	170	269	65	6	85	90	16.5	--	0.3	16.8
NZII 85	6	180	70~85	95	329	95	9	110	115	20.5	--	0.45	30.5
NZII 95	8	170	80~95	105	382	105	9	110	115	20.5	--	0.6	37
NZII 110	11	170	90~110	270	425	110	12	130	135	26	--	0.75	53
NZII 130	16	120	100~130	320	506	120	12	140	145	26	--	1.3	84
NZII 160	25	110	120~160	360	580	120	20	160	165	31	--	1.4	166
NZII 200	38	110	160~200	430	580	130	20	170	175	41	--	1.9	209
NZII 220	50	105	160~220	500	820	238	259	235	240	--	299	3.5	410
NZII 250	90	90	180~250	600	1000	288	323	290	295	--	371	8.4	745
NZII 270	125	80	200~270	650	1100	298	323	290	295	--	371	10	810
NZII 300	180	80	230~300	780	1300	356	335	290	295	--	395	15	1250
NZII 320	270	75	250~320	850	1500	386	345	320	305	--	412	16	1515
NZII 350	320	75	250~350	930	1600	414	360	320	320	--	432	18	1980

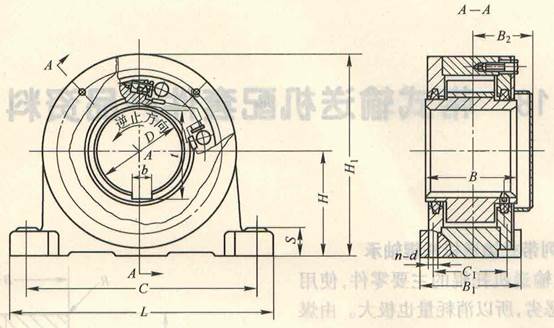

7、 滚柱逆止器

7.1 滚柱逆止器技术参数和安装尺寸

逆止器规格	最大逆止力矩/kN•m	主要尺寸/mm													质量/kg
		D	B	B1	B2	C	L	C1	H	H1	S	b	t	n-d
DTII N1-9	6.9	90	140	140	175	400	450	90	160	310	48	25	95.4	4- Φ21	92.8
DTI N1-10		100										28	106.4		91.2
DTII N1-11		110											116.4		89.4
DTII N1-12	13.9	120	170	170	160	430	480	120	175	340		32	127.4		123
DTII N1-14	23.3	140	230	230	220	510	580	170	215	420	53	36	148.4	4- Φ26	192
