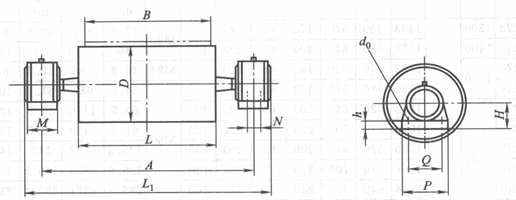

DTII (A)改向滚筒外形尺寸表


B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	光面		胶面		图号
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	转动惯量/kg•m²	质量/kg	转动惯量/kg•m²	质量/kg	图号
500	250	9	22210	850	600	951	260	320	90	33	70	--	M16	0.5	102	0.71	110	50B102(G)
	315	10												1.3	114	1.4	124	50B103(G)
	400	10												3	134	3.5	146	50B104(G)
	400	23	22212			960	280	340	100	33	70	--		3	164	3.5	176	50B204(G)
	500	28	22212			960	280	340	100	33				5	189	6	205	50B105(G)
	500	49	22216			965	350	410	120	33			M20	5	235	6	251	50B205(G)
650	250	8	22210	1000	750	1101	260	320	90	33	70	--	M16	0.8	117	0.9	126	65B102(G)
	315	8	22210			1101	260	320	90	33	70	--		1.5	132	1.6	144	65B103(G)
		16	22212			1110	280	340	100	33	70	--		1.8	164	1.9	176	65B203(G)
		26	22216			1115	350	410	120	33	70	--	M20	2	213	2.5	225	65B303(G)
	400	20	22212			1110	280	340	100	33	70	--	M16	3	187	3.5	203	65B104(G)
		32	22216			1115	350	410	120	33	70	--	M20	3.3	238	3.8	253	65B204(G)
		46	22220			1139	380	460	135	46	80	--	M24	3.5	324	4	339	65B304(G)
	500	40	22216			1115	350	410	120	33	70	--	M20	6.5	267	7.8	285	65B105(G)
	500	59	22220			1139	380	460	135	46	80	--	M24	6.5	360	7.8	379	65B205(G)
	630	59	22220			1139	380	460	135	46	80	--		16.3	413	18.5	436	65B106(G)
	630	70	22224	1050		1201	440	530	155	46	110	--		20.3	618	21.3	641	65B206(G)
800	250	6	22210	1250	950	1330	260	320	90	33	70	--	M16	0.8	138	1.1	150	80B102(G)
	315	12	22212			1339	280	340	100				M16	1.5	194	2.1	208	80B103(G)
	315	20	22216			1344	350	410	120				M20	1.8	249	2.3	263	80B203(G)
	400	20	22216			1344	350	410	120				M20	4.5	277	4.8	296	80B104(G)
		29	22220	1300		1411	380	460	135	46	80	--	M24	4.8	401	5	470	80B204(G)
		45	22224			1423	440	530	155	46	110	--		5.5	515	6.3	533	80B304(G)
	500	40	22220			1411	380	460	135	46	80	--		7.8	444	9.8	467	80B105(G)
	500	56	22224			1423	440	530	155	46	110	--		7.8	560	9.3	583	80B205(G)
	630	50	22220			1411	380	460	135	46	80	--		19.5	505	23.5	534	80B106(G)
	630	73	22224			1423	440	530	155	46	110	--		24.3	695	49.5	724	80B206(G)
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	光面		胶面		图号
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	转动惯量/kg•m²	质量/kg	转动惯量/kg•m²	质量/kg	图号
800	630	100	22228	1300	950	1433	480	570	170	63	120	--	M30	27.8	871	30.8	900	80B306(G)
	630	170	22232	1400		1550	520	640	200	60	200	105	M30	30	1050	33	1079	80B406(G)
	800	90	22224	1300		1423	440	530	155	46	110	--	M24	49.8	798	57.3	841	80B107(G)
		126	22228	1300		1433	480	570	170	63	120	--	M30	54.8	982	61.8	1025	80B207(G)
		170	22232	1400		1550	520	640	200	65	200	105		60.5	1170	67.5	1214	80B307(G)
		250	22236			1566	570	700	220	70	220	120		61.8	1439	68.8	1482	80B407(G)
	1000	240	22232			1550	520	640	200	65	200	105		125.3	1372	140	1426	80B108(G)
		330	22236			1566	570	700	220	70	220	120		126.5	1628	140.3	1682	80B208(G)
		400	23240			1644	640	780	240	75	255	140		285.8	2321	290.4	2375	80B308(G)
	1250	400	23244			1644	720	880	270	80	270	140	M36	365.4	3050	370.8	3118	80B109(G)
1000	250	6	22210	1450	1150	1530	260	320	90	33	70	--	M16	1	159	1.2	173	100B102(G)
	315	11	22212			1539	280	340	100				M16	1.8	221	2.4	238	100B103(G)
	315	18	22216			1544	350	410	120				M20	2	282	2.9	299	100B203(G)
	400	18	22216			1544	350	410	120	33	70	--	M20	5	315	6	337	100B104(G)
		29	22220	1500		1611	380	460	135	46	80	--	M24	5	428	6	450	100B204(G)
		45	22224			1623	440	530	155	46	110	--		7.3	573	8.3	595	100B304(G)
	500	35	22220			1611	380	460	135	46	80	--		8.5	476	9.8	504	100B105(G)
		45	22224			1623	440	530	155	46	110	--		9.5	625	11.3	653	100B205(G)
		75	22228			1633	480	570	170	63	120	--	M30	11.5	809	13.3	836	100B305(G)
	630	43	22220			1611	380	460	135	46	80	--	M24	23	545	26.5	579	100B106(G)
		64	22224			1623	440	530	155	46	110	--	M24	29.8	769	33.3	803	100B206(G)
		87	22228			1633	480	570	170	63	120	--	M30	32.5	957	36	992	100B306(G)
		168	22232	1600		1750	520	640	200	65	200	105	M30	34	1142	38.5	1177	100B406(G)
	800	79	22224	1500		1623	440	530	155	46	110	--	M24	58.3	882	67	935	100B107(G)
		110	22228	1500		1632	480	570	170	63	120	--	M30	64.3	1080	73	1133	100B207(G)
		168	22232	1600		1750	520	640	200	65	200	105		73.3	1276	81.8	1329	100B307(G)
		220	22236	1600		1766	570	700	220	70	220	120		74.8	1570	83.3	1623	100B407(G)
	1000	130	22228	1500		1633	480	570	170	63	120	--		131.5	1241	150.8	1309	100B108(G)
		200	22232	1600		1750	520	640	200	65	200	105		151.5	1493	168.3	1561	100B208(G)
		290	22236	1600		1766	570	700	220	70	220	120		153.3	1776	170	1844	100B308(G)
		387	23240	1650		1894	640	780	240	75	255	140		198.5	2499	215.3	2567	100B408(G)
		429	23244			1894	720	880	270	80	270	140	M36	215.8	2886	232.5	2954	100B508(G)
	1250	400	23244			1894	720	880	270	80	270	140	M36	502	3295	545.8	3380	100B109(G)
	1400	600	23248			1934	750	900	290	90	300	150	M36	767.6	3991	827.6	4085	100B110(G)
1200	250	6	22210	1700	1400	1780	260	320	90	33	70	--	M16	1.3	181	1.4	198	120B102(G)
	315	11	22212			1789	280	340	100	33	70	--	M16	1.8	255	2.9	277	120B103(G)
	315	17	22216			1794	350	410	120	33	70	--	M20	2	322	3	343	120B203(G)
	400	17	22216			1794	350	410	120	33	70	--	M20	6	360	7	387	120B104(G)
		26	22220	1750		1861	380	460	135	46	80	--	M24	5.9	486	7	513	120B204(G)
		38	22224			1873	440	530	155	46	110	--		7.1	645	10	672	120B304(G)
	500	30	22220			1861	380	460	135	46	80	--		11.6	542	16.3	576	120B105(G)
		41	22224			1873	440	530	155	46	110	--		13.7	705	13.8	739	120B205(G)
		70	22228			1883	480	570	170	63	120	--	M30	16.4	899	21	933	120B305(G)
	630	37	22220			1861	380	460	135	46	80	--	M24	23.9	620	32.3	662	120B106(G)
		53	22224			1873	440	530	155	46	110	--	M24	33.2	858	38	900	120B206(G)
		90	22228			1883	480	570	170	63	120	--	M30	38.2	1060	42.5	1102	120B306(G)
		150	22232	1850		2000	520	640	200	65	200	105	M30	40.4	1261	46.8	1303	120B406(G)
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	光面		胶面		图号
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	转动惯量/kg•m²	质量/kg	转动惯量/kg•m²	质量/kg	图号
1200	800	64	22224	1750	1400	1873	440	530	155	46	110	--	M24	69.1	987	79.5	1051	120B107(G)
		100	22228	1750		1883	480	570	170	63	120	--	M30	77.2	1200	87	1264	120B207(G)
		150	22232	1850		2000	520	640	200	65	200	105		82	1411	99.5	1474	120B307(G)
		200	22236	1850		2016	570	700	220	70	220	120		92.4	1732	101.3	1796	120B407(G)
		230	23240	1900		2144	640	780	240	75	255	140		118.2	2337	133	2401	120B507(G)
	1000	134	22228	1750		1883	480	570	170	63	120	--		152.2	1380	175.8	1464	120B108(G)
		150	22232	1850		2000	520	640	200	65	200	105		169.4	1646	204.8	1730	120B208(G)
		200	22236	1850		2016	570	700	220	70	220	120		184.3	1960	207	2043	120B308(G)
		351	23240	1900		2144	640	780	240	75	255	140		251	2715	262	2799	120B408(G)
		391	23244			2144	720	880	270	80	270	140	M36	272.2	3121	283	3204	120B508(G)
		437	23248			2184	750	900	290	90	300	150		291.2	3541	320.7	3624	120B608(G)
	1250	400	23248			2184	750	900	290	90	300	150		585.7	4019	638	4123	120B109(G)
	1250	550	24152			2190	750	900	290	90	320	170		589	4259	641.5	4363	120B209(G)
	1400	900	23160			2190	940	1150	330	100	320	170		1054	5832	1131	5949	120B110(G)
1400	315	17	22216		1600	1994	350	410	120	33	70	--	M20	2.3	354	3.4	379	140B103(G)
	400	17	22216			1994	350	410	120	33	70	--	M20	6.8	397	8	428	140B104(G)
		25	22220	1950		2061	380	460	135	46	80	--	M24	7	533	8	564	140B204(G)
		40	22224	1950		2073	440	530	155	46	110	--		7.8	705	11.5	736	140B304(G)
	500	25	22220	1950		2089	380	460	135	46	80	--		12.9	596	18.5	633	140B105(G)
		40	22224	1950		2073	440	530	155	46	110	--		15.2	773	15.8	811	140B205(G)
		66	22228	2050		2183	480	570	170	63	120	--	M30	18	995	24	1033	140B305(G)
	630	50	22224	1950		2073	440	530	155	46	110	--	M24	36.2	929	42.8	977	140B106(G)
		90	22228	2050		2183	480	570	170	63	120	--	M30	41.5	1161	48	1208	140B206(G)
		120	22232	2050		2200	520	640	200	65	200	105	M30	43.8	1356	53.5	1404	140B306(G)
	800	50	22224	1950		2073	440	530	155	46	110	--	M24	74	1070	89.3	1143	140B107(G)
		94	22228	2050		2183	480	570	170	63	120	--	M30	84.2	1314	98.3	1388	140B207(G)
		150	22232			2200	520	640	200	65	200	105		88.9	1519	113.8	1593	140B307(G)
		186	22236			2216	570	700	220	70	220	120		100.2 126.8	1863 2488	115.8 135.3	1939 2562	140B407(G) 140B507(G)
		214	23240	2100		2344	640	780	240	75	255	140		100.2 126.8	1863 2488	115.8 135.3	1939 2562	140B407(G) 140B507(G)
	1000	100	22228	2050		2183	480	570	170	63	120	--		165.5	1508	198	1599	140B108(G)
		150	22232			2200	520	640	200	65	200	105		183	1771	234	1862	140B208(G)
		236	22236			2216	570	700	220	70	220	120		199.6	2109	236.5	2200	140B308(G)
		331 361	23240 23244	2100		2344	640	780	240	75	255	140		267.8	2887	299.5	2978	140B408(G)
		331 361	23240 23244			2344	720	880	270	80	270	140	M36	296.6	3318	300	3409	140B508(G)
		400	23248			2384	750	900		90	300	150		310.5	3750	323.8	3841	140B608(G)
		427	24152			2390	750	900		90	320	170		312.6	4006	375.5	4096	140B708(G)
	1250	600	24156				840	1000	310	100				674.8	5012	734.6	5131	140B109(G)
	1250	900	23160				940	1150	330					773.6	5737	837.4	5856	140B209(G)
	1400	900	23160				940	1150	330					1116	6163	1202	6296	140B110(G)
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	光面		胶面		图号
B	D	许用合力/kN	轴承型号	A	L	L1	Q	P	H	h	M	N	d₀	转动惯量/kg•m²	质量/kg	转动惯量/kg•m²	质量/kg	图号
