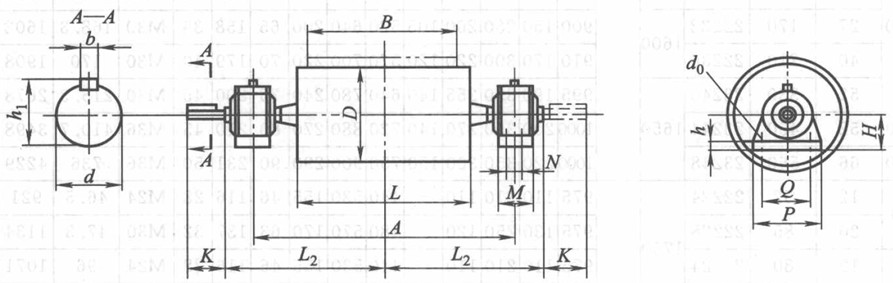

DTII(A)传动滚筒外形尺寸表


代号	D	许用转矩/kN·m	许用合力/kN	轴承型号	A	L	L₂	d	K	M	N	Q	P	H	h	h1	b	d₀	转动惯量/kg·m²	质量/kg	图号
5050	500	2.7	49	22216	850	600	495	70	140	70	--	350	410	120	33	74.5	20	M20	6	257	50A105Y(Z)
6550.1	500	3.5	40	22216	1000	750	570	70	140	70	--	350	410	120	33	74.5	20	M20	7.8	291	65A105Y(Z)
6550.2	500	6.3	59	22220			590	90	170	80	--	380	460	135	46	95	25	M24	7.8	390	65A205Y(Z)
6563.1	630	4.1	40	22216			570	70	140	70	--	350	410	120	33	74.5	20	M20	18.5	339	65A106Y(Z)
6563.2	630	7.3	80	22220			590	90	170	80	--	380	460	135	46	95	25	M24	18.5	447	65A206Y(Z)
8050	500	4.1	40	22220	1300	950	740	90	170	80	--	380	460	135	46	95	25	M24	9.8	459	80A105Y(Z)
8063.1	630	6	50	22220			740	90	170	80	--	380	460	135	46	95	25	M24	23.5	525	80A106Y(Z)
8063.2		12	80	22224			740	110	210	110	--	440	530	155	46	116	28	M24	29.5	747	80A206Y(Z)
8063.3		20	100	22228			750	130	250	120	--	480	570	170	63	137	32	M30	32	931	80A306Y(Z)
8080.1	800	7	50	22220			740	90	170	80	--	380	460	135	46	95	25	M24	25	629	80A107Y(Z)
8080.2		12	80	22224			740	110	210	110	--	440	530	155	46	116	28	M24	58	865	80A207Y(Z)
8080.3		20	110	22228			750	130	250	120	--	480	570	170	63	137	32	M24	66.3	1056	80A307Y(Z)
8080.4		32	160	22232	1400		800	150	250	200	105	520	640	200	60	158	36	M30	67.5	1257	80A407Y(Z)
80100	1000	40	240	22236			870	170	300	220	120	570	700	220	70	179	40	M30	132.7	1756	80A108Y(Z)
80125	1250	52	360	23240			870	190	350	255	140	640	780	240	75	200	45	M30	313	2957	80A109Y(Z)
10063.1	630	6	40	22220	1500	1150	840	90	170	80	--	380	460	135	46	95	25	M24	26.5	584	100A106Y(Z)
10063.2	630	12	73	22224			840	110	210	110	--	440	530	155	46	116	28	M24	38.3	823	100A206Y(Z)
10080.1	800	12	73	22224			840	110	210	110	--	440	530	155	46	116	28	M24	78.8	955	100A107Y(Z)
10080.2		20	110	22228			850	130	250	120	--	480	570	170	63	137	32	M30	80.3	1161	100A207Y(Z)
10080.3		27	160	22232	600		900	150	250	200	105	520	640	200	65	158	36	M30	81.8	1370	100A307Y(Z)
10080.4		40	190	22236	600		910	170	300	220	120	570	700	220	70	179	40	M30	83.3	1687	100A407Y(Z)
100100.1	1000	12	80	22224			840	110	210	110	--	440	530	155	46	116	28	M24	164.8	1172	100A108Y(Z)
100100.2		20	110	22228	1500		850	130	250	120	--	480	570	170	63	137	32	M30	166.8	1336	100A208Y(Z)
100100.3		27	170	22232	600		900	150	250	200	105	520	640	200	65	158	36	M30	168.3	1602	100A308Y(Z)
100100.4		40	210	22236	600		910	170	300	220	120	570	700	220	70	179	40	M30	170	1908	100A408Y(Z)
100100		52	330	23240	1650		995	190	350	255	140	640	780	240	75	200	45	M30	215.3	2678	100A508Y(Z)
100125	1250	52	450	23244			1000	200	350	270	140	720	880	270	80	210	45	M36	410.7	3498	100A109Y(Z)
100140	1400	66	560	23248			1000	220	350	300	150	750	900	290	90	231	50	M36	736	4229	100A110Y(Z)
12063.1	630	12	52	22224	750	1400	975	110	210	110	--	440	530	155	46	116	28	M24	46.5	921	120A106Y(Z)
12063.2	630	20	85	22228			975	130	250	120	--	480	570	170	63	137	32	M30	47.3	1134	120A206Y(Z)
12080.1	800	12	80	22224			975	110	210	110	--	440	530	155	46	116	28	M24	96	1071	120A107Y(Z)
12080.2		20	110	22228			975	130	250	120	--	480	570	170	63	137	32	M30	97.8	1296	120A207Y(Z)
12080.3		27	140	22232	1850		1025	150	250	200	105	520	640	200	65	158	36	M30	99.5	1515	120A307Y(Z)
12080.4		40	180	22236	1850		1035	170	300	220	120	570	700	220	70	179	40	M30	101.3	1860	120A407Y(Z)
12080.5		52	230	23240	11900		1120	190	350	255	140	640	780	240	75	200	45	M30	118.3	2508	120A507Y(Z)
120100.1	1000	12	80	22224	1750		975	110	210	110	--	440	530	155	46	116	28	M24	200	1321	120A108Y(Z)
120100.2		20	110	22228	1750		975	130	250	120	--	480	570	170	63	137	32	M30	202.5	1496	120A208Y(Z)
120100. 3		27	160	22232	1850		1025	150	250	200	105	520	640	200	65	158	36	M30	204.8	1771	120A308Y(Z)
120100		40	210	22236	1850		1035	170	300	220	120	570	700	220	70	179	40	M30	207	2108	120A408Y(Z)
120100. 5		52	290	23240			1120	190	350	255	140	640	780	240	75	200	45	M30	262	2906	120A508Y(Z)
120100. 6		66	330	23244			120	200	350	270	140	720	880	270	80	210	45	M36	283	3321	120A608Y(Z)
120125. 11	1250	40	420	23248	1900		1150	220	350	300	150	750	900	290	90	231	50	M36	444	4276	120A109Y(Z)
120125. 2	1250	66	560	24152			1150	240	410	320	170	750	900	290	90	252	56	M36	560	4523	120A209Y(Z)
120140	1400	80	650	24156			1150	260	410	320	170	840	1000	310	100	272	56	M36	855	5406	120A110Y(Z)
14080.1	800	20	100	22228	2050	1600	1125	130	250	120	--	480	570	170	63	137	32	M30	111.8	1422	140A107Y(Z)
14080.2		27	130	22232			1125	150	250	200	105	520	640	200	65	158	36	M30	113.8	1633	140A207Y(Z)
14080.3		40	170	22236			1135	170	300	220	120	570	700	220	70	179	40	M30	115.8	2004	140A307Y(Z)
14080.4		52	210	23240	2100		1220	190	350	255	140	640	780	240	75	200	45	M30	135.3	2669	140A407Y(Z)
140100.1	1000	2	100	22228	2050	1600	1125	130	250	120	--	480	570	170	63	137	32	M30	202.5	1633	140A108Y(Z)
140100. 2		27	160	22232			1125	150	250	200	105	520	640	200	65	158	36	M30	204.8	1902	140A208Y(Z)
140100.3		40	210	22236			1135	170	300	220	120	570	700	220	70	179	40	M30	236.5	2267	140A308Y(Z)
140100.4		52	260	23240	2100	1600	1220	190	350	255	140	640	780	240	75	200	45	M30	299.5	3084	140A408Y(Z)
140100.5		66	300	23244			1220	200	350	270	140	720	880	270	80	210	45	M36	300	3528	140A508Y(Z)
140125.1	1250	40	300	23248			1250	220	350	300	150	750	900	290	90	231	50	M36	541	4529	140A109Y(Z)
140125.2	1250	66	560	24152				240	410	320	170	750	900	290	90	252	56	M36	592	4793	140A209Y(Z)
140140	1400	80	900	23160				280	470	320	170	940	1150	330	100	292	63	M36	940	6629	140A110Y(Z)
代号	D	许用转矩/kN·m	许用合力/kN	轴承型号	A	L	L₂	d	K	M	N	Q	P	H	h	h1	b	d₀	转动惯量/kg·m²	质量/kg	图号
